A differenciál interferencia kontraszt (DIC) eszköz olyan átlátszó, alacsony kontrasztú minták tanulmányozására szolgál, amelyek világos látótérben nem láthatók. A DIC technika pszeudo-relief hatású képeket biztosít. A kép szín- és intenzitási hatásait a törésmutató változási sebessége és a minta szomszédos szakaszainak a vastagsága határozza meg. A minta képe háromdimenziósan jelenik meg. A 3D nézeten a minta tényleges geometriája nem látható; ehelyett a rendszer az optikai vastagság szerint színezi a mintát. Ez a technika nem alkalmas a tényleges magasság és mélység mérésére.A DIC- és a fáziskontraszt technika kiegészíti egymást. Hasonló kontrasztú képeket állítanak elő, de a DIC-képeknél a minták körül nincsenek diffrakciós fáziskontraszt fényudvarok. Ezek a fényudvarok azért jelennek meg, mert a minta és a környező közeg törésmutatója eltér egymástól. Gyakran akadályozzák a megfigyelt szerkezetek széleinél található részletek megfigyelését. A DIC technikával ezek a részletek láthatók.

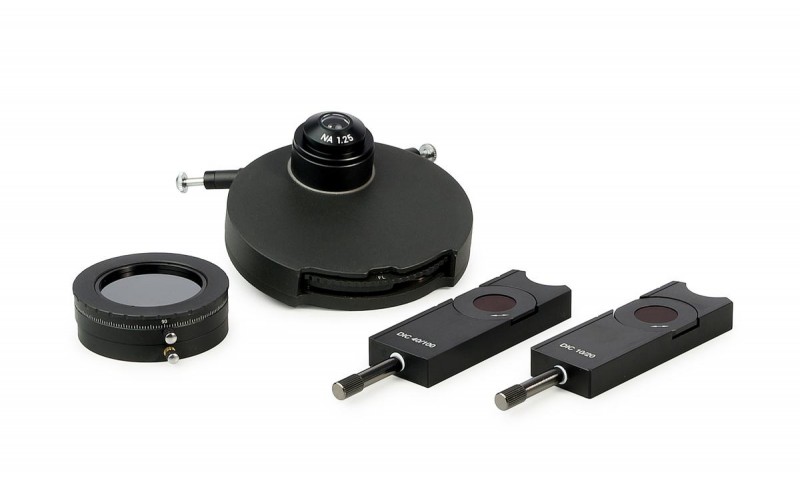

A differenciál interferencia kontraszt eszközben egy DIC-kondenzor, egy polarizációs szűrő, valamint DIC-csúszkák találhatók.
DIC-kondenzor

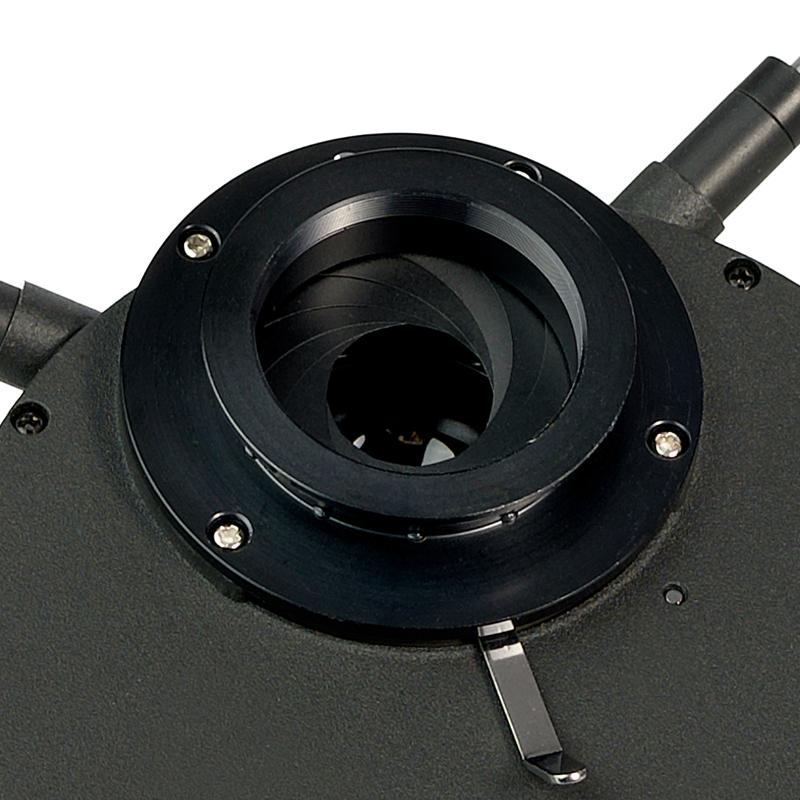

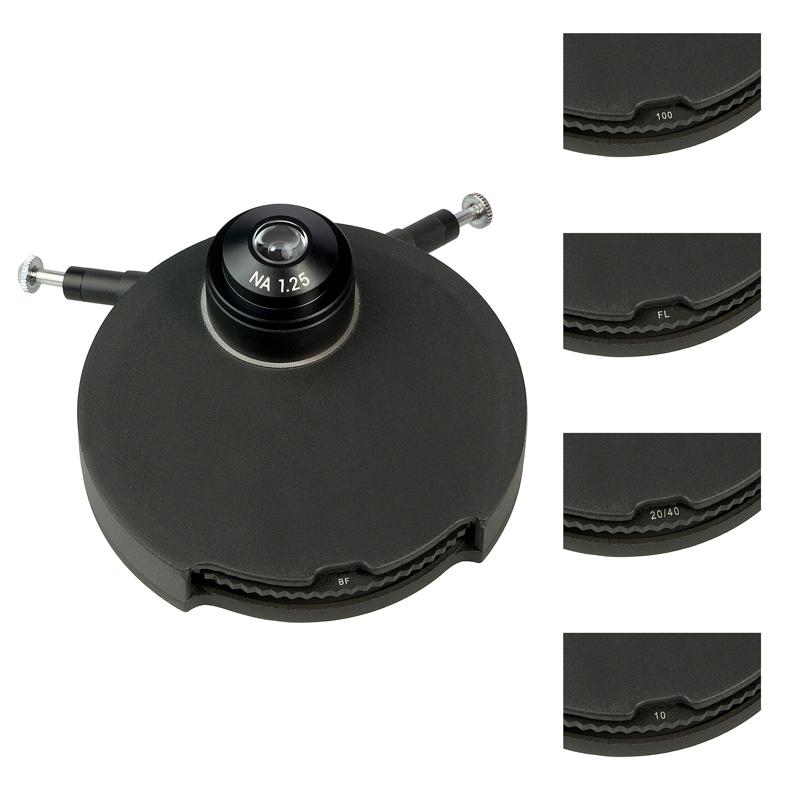

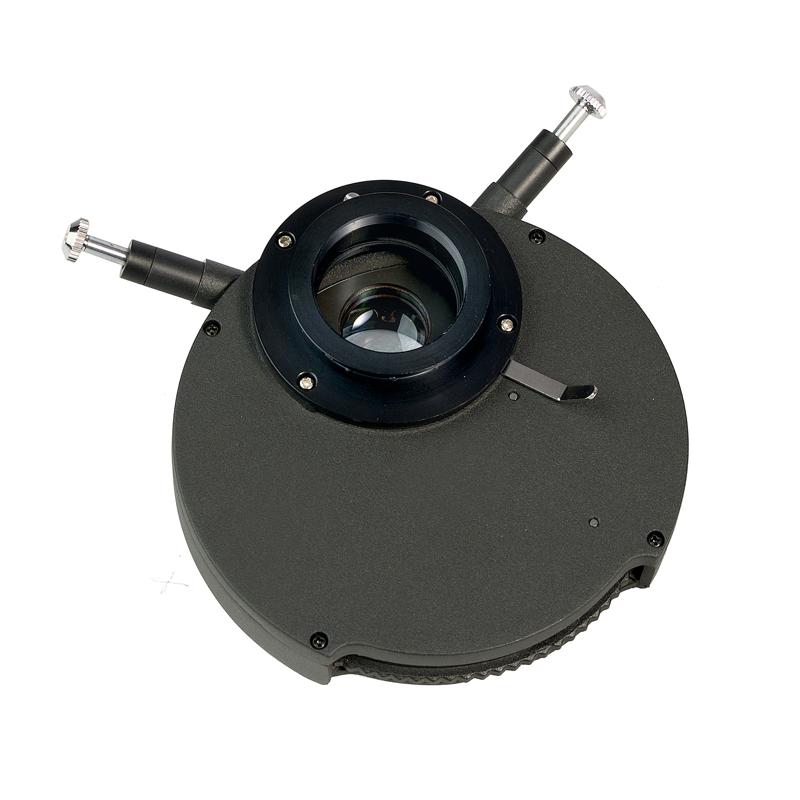

A DIC-kondenzor a világos látóterű kondenzor helyére kerül. A revolverfejben a DIC-prizmákon kívül egy nyílás is található, amely a világos látóterű megfigyelésekhez használatos. Az, hogy a revolverfejben melyik DIC-prizmákat kell használni, attól függ, hogy éppen melyik objektívet használják. A revolverfej alatt egy erős megvilágítású mezőben történő munkavégzéshez használt apertúradiafragmás beállítóelem található.
DIC-csúszkák

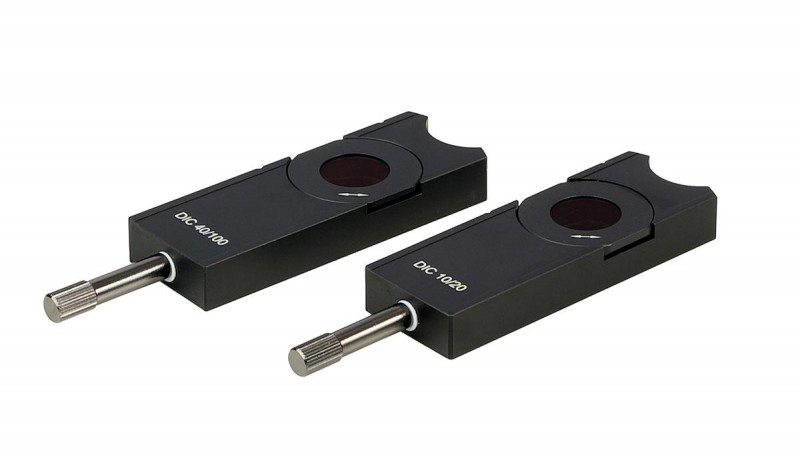

A DIC-csúszkát a revolverfej felett található speciális nyílásba kell beszerelni. A DIC-csúszkát a hozzá való objektívvel együtt kell használni. A csúszka egy lemez, amihez DIC-prizmák és egy analizátor tartozik. A MAGUS DIC290 eszközhöz két csúszka jár: az egyiket 10x és 20x objektívekkel, a másikat 40x és 100x objektívekkel lehet használni. A csúszka gombjának a forgatásával a DIC-prizma keresztirányban mozgatható.
Polarizációs szűrő

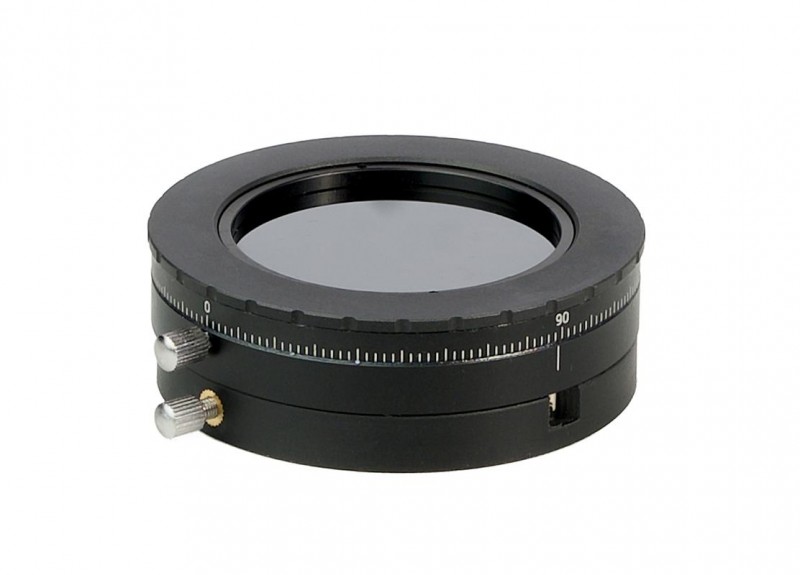

A DIC technikánál a világítótestből érkező fény egy polarizációs szűrőn halad át. A polarizátor gyűjtőlencsére van helyezve, és egy recés fejű csavarral van rögzítve. A polarizátoron egy elfordulást jelző skála található, és 360°-ban elforgatható. Az áteső fény intenzitása a polarizátor és az analizátor egymáshoz viszonyított elhelyezkedésétől függően változik. Ha egymásra merőlegesen helyezik el őket, teljes sötétítő hatás figyelhető meg. A polarizátor le is hajtható: nem kell levenni a mikroszkópról, hogy eltávolítsa azt az optikai útvonalból.
Ajánlott objektívek
A DIC technika esetén az optikai komponenseknek egymáshoz viszonyítva – az alsó DIC-prizmának a kondenzor elülső fókuszsíkjához, a felső DIC-prizmának pedig az objektív hátsó fókuszsíkjához viszonyítva – pontosan kell elhelyezkedniük. DIC megfigyelésekhez használja a mikroszkóphoz mellékelt objektíveket, vagy válasszon nagyobb apertúrájú, kiegészítő MAGUS FL S-APO60 PlanF objektíveket.A nagyobb rekesznyílású objektívekkel rá lehet fókuszálni a vastag minták vékony és lapos szakaszára (ezt optikai metszésnek hívják). A nagyobb rekesznyílások az optikai mikroszkóp felbontási teljesítményét is növelik.
Kompatibilitás:

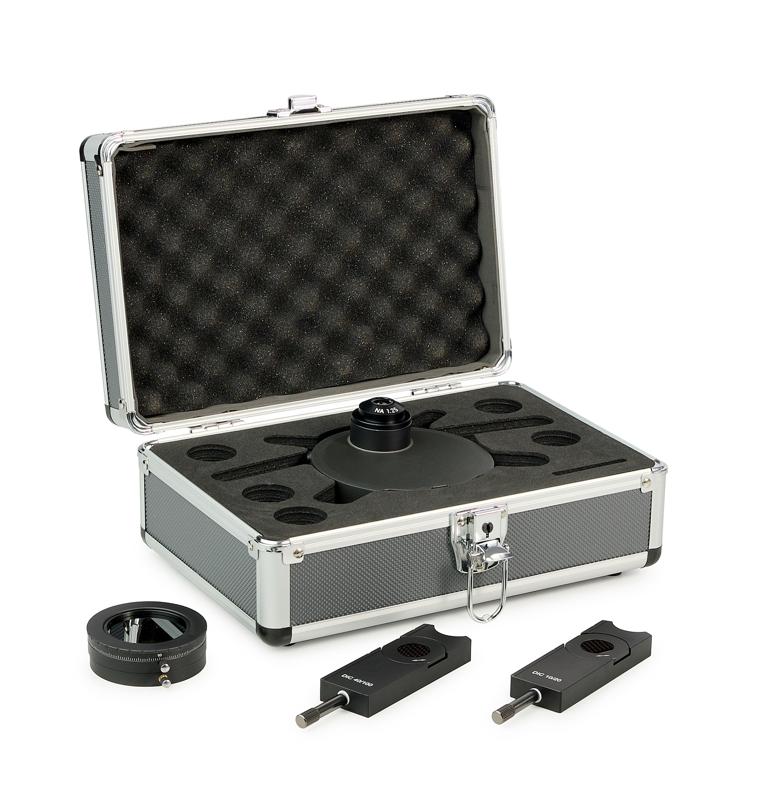

Csomag:
* A feltüntetett műszaki adatok és specifikációk tájékoztató jellegűek. Az esetleges hibákért és téves adatokért felelősséget nem vállalunk. Kérjük, a pontos és aktuális adatokról vásárlás előtt tájékozódjon a gyártó hivatalos weboldalán.
