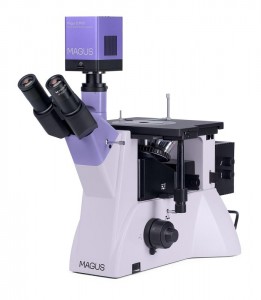

MAGUS Metal VD700 BD metallográfiai fordított digitális mikroszkóp

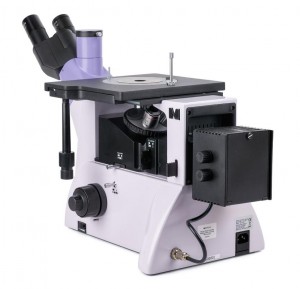

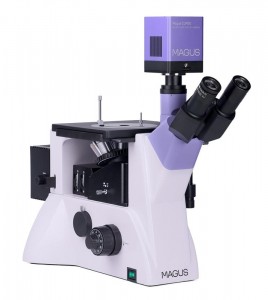

A MAGUS Metal VD700 BD egy fordított metallográfiai digitális mikroszkóp – a forgatható tárgylencsefoglalat a minta alatt foglal helyet, és visszavert fényt használ a megfigyelésekhez. Rendelkezésre álló mikroszkópos technika: világos látóterű, sötét látóterű és polarizált fényű. A mikroszkóp fémek, ötvözetek, félvezetők és egyéb nagy méretű, legfeljebb 2 kg súlyú nem átlátszó minták vizsgálatára készült. Széles körben használják ipari létesítményekben, gyárakban és minőségellenőrző laboratóriumokban, valamint egyetemeken és kutatóközpontokban.

Hol használják mikroszkópjainkat »

Digitális kamera

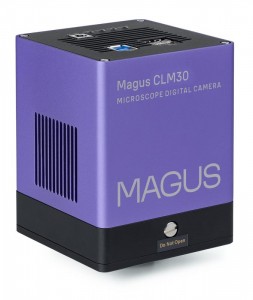

A MAGUS CLM30 fluoreszcens és sötét látóteres mikroszkóp technikákhoz tervezett digitális kamera.A kamera 8,3 MP-es érzékelővel rendelkezik, és 3840x2160 képpont felbontású, realisztikus képeket állít elő. A kamerát 4x, 10x, 20x és 40x objektívekkel érdemes használni. Kis nagyítású objektívekkel történő munkavégzés esetén a kamera segít, hogy Ön a finomabb részleteket is megláthassa.
A videó a felbontásától függően 45 képkocka/mp (fps) vagy 70 képkocka/mp sebességgel kerül rögzítésre: a képkockák közötti átmenetek lágyak, észrevétlenek. A minta mozgása késés nélkül, valós időben nyomon követhető. Az osztálytermi bemutatókra is alkalmas kamera segítségével a mozgó objektumok könnyen megfigyelhetők.
A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebesség 10-szer gyorsabb, mint az USB 2.0 kamerák esetében. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.

Optikai elemek

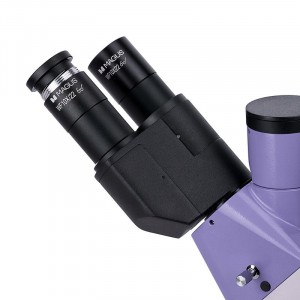

A mikroszkópfej normál módon is felszerelhető, de a kialakításnak megfelelően 180°-ban el is fordítható. Lehetőség van digitális kamera és monitor felszerelésére: A háromszemlencsés tubus a mikroszkóp fejrészen található, az oldalsó kamera csatlakozó pedig a vázon. A sugárnyaláb-felbontás mindkét esetben elérhető: 50:50 és 100:0 arány a mikroszkóp fejrészhez, valamint 100:0 és 0:100 arány a vázhoz.

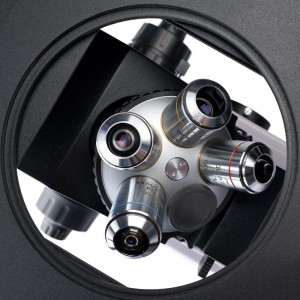

A vizsgált minta alatt 5 objektíves forgatható tárgylencsefoglalat helyezkedik el. A mellékelt objektívek beszereléséhez 4 hely áll rendelkezésre, valamint egy másik hely egy további objektív beszereléséhez. A mikroszkóp minden objektívje BD feliratú, azaz kifejezetten világos látóterű és sötét látóterű mikroszkópiához tervezték őket és nagy munkatávolsággal rendelkeznek.

Megvilágítás

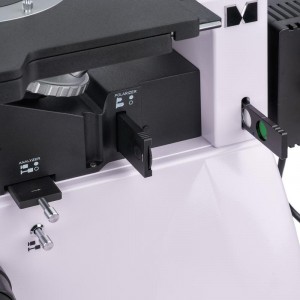

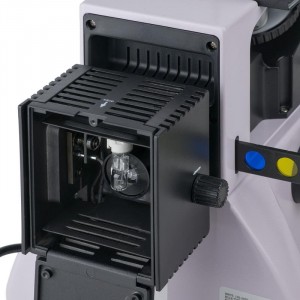

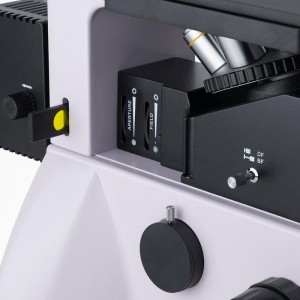

Fényforrás: 50 W-os halogén izzó. A meleg fény csökkenti a szemfáradtságot, és ideális a mikroszkóppal végzett, hosszú órákon át tartó munkához. Az erős világításnak köszönhetően bármilyen mikroszkópos technikával és bármilyen objektívvel részletgazdag, éles képet adnak. A fényforrás három tengely mentén központosítható, a Köhler-világítás pedig rekesznyílással és tárgyoldali fényrekeszekkel állítható. A visszavert fényű megvilágító rendszer polarizációs eszközt és egy sötét látóterű eszközt is tartalmaz.

Tárgyasztal és fókuszáló mechanizmus

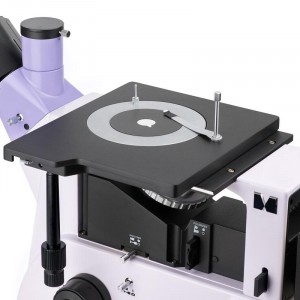

Tárgyasztal kerek forgó tárgyasztal lemezzel a közepén. A kívánt használattól függően különböző lemezek használhatók: A lyukátmérőben különböznek, ami 10 mm, 20 mm vagy 30 mm. A tárgyasztalra helyezett mintát tartóval lehet rögzíteni. A minta a tárgyasztallal két irányban mozgatható: X-tengely vagy Y-tengely. A fókusz beállítása durva (rögzítőgombbal és feszességállítással) és finom fókuszálással történhet. A koaxiális durva és finom fókuszáló gombok mindkét oldalon úgy helyezkednek el, hogy a mikroszkóp használatakor kezét az asztalra helyezheti, és nem kell a levegőben tartania őket.

Tartozékok

A MAGUS Metal V700 BD mikroszkóp képességei további tartozékokkal bővítve megnövelhetők. Ilyen tartozékok lehetnek szemlencsék, nagy munkatávolságú sötét és világos látóterű objektívek, digitális kamerák és kalibrációs tárgylemezek.

A mikroszkóp főbb jellemzői:

• Tárgyasztal 10 mm, 20 mm és 30 mm méretű lyukat tartalmazó forgatható tárgyasztal lemezzel; nagy, nehéz minták vizsgálatára alkalmas
• Világos látóterű, sötét látóterű és polarizált fénnyel dolgozó mikroszkópos technika
• A mikroszkóp fejrész 180°-os elfordításának lehetősége összeszereléskor
• Két lehetőség a monitor és a digitális kamera rögzítésére: háromszemlencsés tubus és oldalsó kamera csatlakozó; sugárnyaláb-felbontás: 100:0 és 0:100 arány a vázon és 50:50 és 100:0 arány a háromszemlencsés fejrészen
• Erős halogén világítás (50 W) sötét látóterű technikával végzett kényelmes megfigyelésekhez, fényerő szabályozás, Köhler-világítás beállítás, színszűrők, és három tengely mentén központosítható fényforrás
• Opcionális tartozékok a mikroszkóp teljesítményének növeléséhez

A kamera főbb jellemzői:

• 4x, 10x, 20x és 40x objektívekkel rendelkező világos látóterű mikroszkópokhoz
• 8,3 MP felbontás: kis nagyítású objektívekkel végzett megfigyelés esetén a kamera segít, hogy Ön a finomabb részleteket is megláthassa
• 3840x2160 képpont felbontás esetén 45 képkocka/mp (fps), 1920x1080 képpont felbontás esetén pedig 70 képkocka/mp a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
• A Peltier elem hosszabb működés esetén is csökkenti az érzékelő hőmérsékletét és kiküszöböli a hőzajt. Ezért fényképezéskor hosszú záridő alkalmazható.

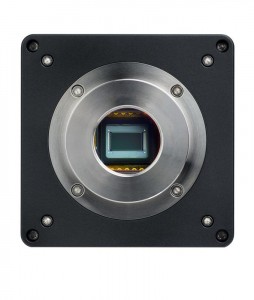

• A SONY Exmor színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.

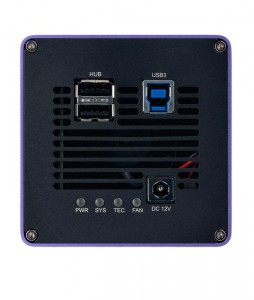

• USB 3.0 interfész a gyors, zökkenőmentes adatátvitelhez
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

A készlet tartalma:

• MAGUS CLM30 digitális kamera (digitális kamera, USB-kábel, 12 V 3 A adapter, tok, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• Talp árambemenettel, fókuszáló mechanizmus, tárgyasztal és forgó tárgylencsefoglalat
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
• Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
• Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
• Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM: 1,9 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM: 0,8 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM: 0,4 mm
• Kalibrációs tárgylemez
