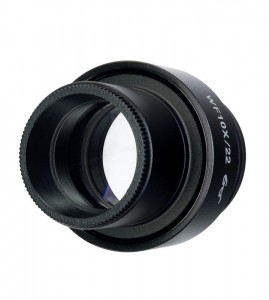

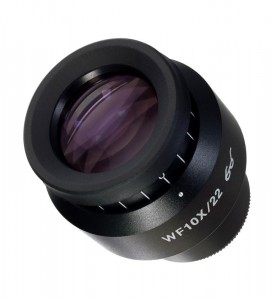

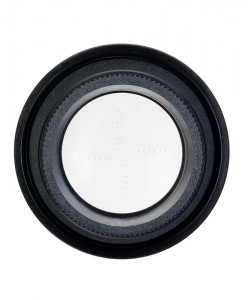

A skálával ellátott szemlencse a minták és struktúráik méretének lineáris egységekben (milliméterben vagy mikrométerben) történő mérésére szolgál. A szemlencsét a szokásos 10x-es szemlencse helyére kell felszerelni. A skála a meződiafragma síkjában helyezkedik el, 0,1 mm-es osztással. A szemlencse átmérője: 30 mm.
Beállítás
Mérés előtt kalibrálni kell a szemlencse-skálát minden egyes használt objektív-nagyításhoz. Ehhez kalibrációs tárgylemez – mikrométeres skálával ellátott tárgyasztal szükséges. Sztereoszkópikus mikroszkóphoz 0,1 mm-es skálaosztású kalibráló tárgylemez használata javasolt. A tárgylemezt a tárgyasztalra kell helyezni, és a mikroszkóppal pedig a skálára kell fókuszálni. A szemlencsét addig kell forgatni a szemlencsecsőben, amíg a tárgylemez és a szemlencse skálái párhuzamosan nem állnak egymással.
A szemlencseskála értékének kiszámítása az egyes objektívek-nagyításhoz
Az egyes objektív-nagyítások számítása a következő képlettel történik:E = TL/A, ahol E – a szemlencse skálájának osztása;T – a tárgyasztali mikrométer skálájának osztása, a tárgyasztal mikrométerén jelölve (0,01 mm);L – a tárgyasztali mikrométeren lévő osztások száma;A – a szemlencse skáláján lévő osztások száma.
Az egyes objektíveknél a szemlencse skálájának osztására kapott nagyítás értékeket fel kell jegyezni.
Az objektum valódi lineáris méretének kiszámítása
Egy-egy objektum mérésekor először meg kell számolnia, hogy a szemlencse skálájának hány osztását fedi le az objektum. Az eredményt meg kell szorozni a kiválasztott objektív-nagyításhoz korábban kiszámított skálaértékkel. A kapott érték lesz az objektum valódi lineáris értéke.
Kompatibilitás:
| Szemlencse dioptriabeállítás: | igen |
| Skálaérték, mm: | 0.1 |
